背景概述

     城市地下管道综合走廊又称“共同沟”就是在城市的地下建造一个隧道空间，将电力、通信，燃气通供热、给排水等各种工程管线集于一体，是保障城市运行的重要基础设施和“生命线”。

解决方案

     通过智能传感器、物联网、自动化控制、GIS地理信息、三维可视化等技术，促进综合管廊由“二维”到“多维”、“自动化”到“智慧化”的转型，以信息平台为支撑，智能控制为手段，实现对综合管廊的基础数据及动态信息共享、资源整合、精准管控及智能决策等。

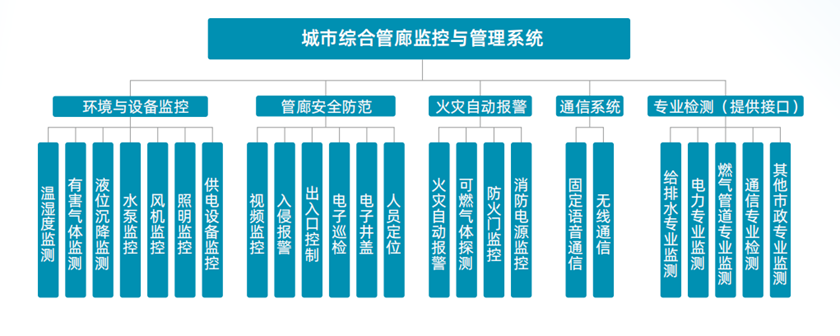

     集 BIM+GIS功能、环境监控、消防监控、通信监控、运维管理、设备管理 于一体，实现综合管廊综合管控、智慧运维等空间化、智能化、自动化、智慧化和可视化，提高综合管廊建设和运营管理的效率和质量。

系统功能

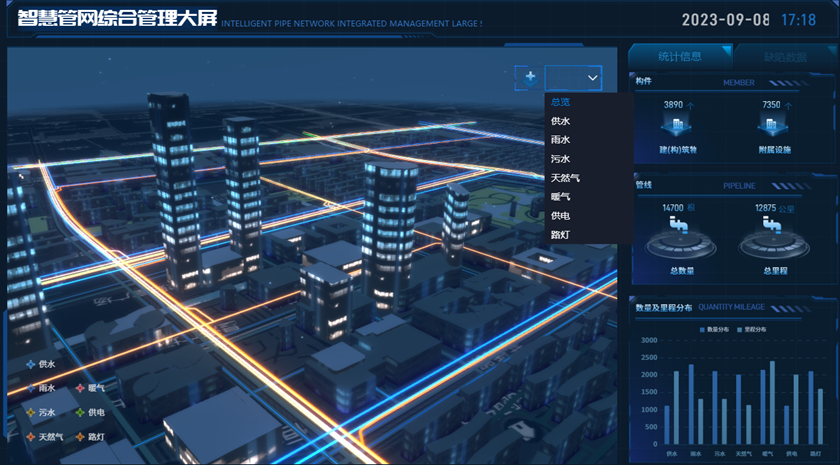

▷ BIM+GIS功能：

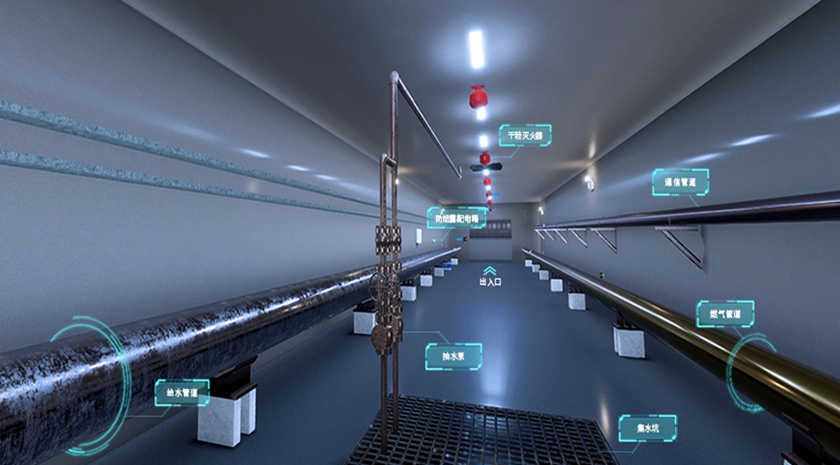

  综合管廊采用二三维一体化的设计方式，平面视图管廊表现为二维方式，转换视角，管线表现为三维方式，可以直观查看管廊内部入廊管线的分布情况、管廊各出口的位置和安装在管廊内部附属设施的位置。

▷ 综合管廊智能模拟系统：

  可直观地显示管廊内各种设备的运转情况，及时了解灾情和非法入侵的发生及其位置。显示屏的显示内容有：管廊各区段的位置和建筑模拟图，各防火分区排水泵的状态、通风装置状态、照明的状态、火灾检测的状态、环境温度/湿度和氧含量和非法入侵等各种报警信号等。

▷ 环境监控模块：

 1、管廊整体信息展示、运行状况展示等

 2、可直接在首页实现管廊内部所有设备交互（设备监视、控制）

 3、按区域、系统设备筛选、定位。

 4、手自动巡检。

 5、故障报警联动视频定位。

 6、环境参数监控：温湿度、氧气、甲烷等环境仪表监测。

 7、电气设备监控：水泵、风机、照明、智能井盖监控。

 8、设备联动：风机与火灾信息的联动、液位计与潜水泵的联动、环境仪表监测与风机联动。

 9、报警趋势：设备报警、异常记录查询；趋势查询。安防监控模块

10、入侵报警：在投料口（兼人员出入口）及通风口或者检修口，人员入侵报警；

11、视频监控：管廊内部实时监控，当发生异常时，自动弹出异常区域视频画面；

12、门禁管理：出入口门禁控制。

▷ 消防监控模块：

  在每段防火分区内设置智能烟感探测器、分布式测温光纤、手动报警按钮、火灾电话、多功能广播基站和声光报警器等设备。烟感探测器设置间距为10m，手动报警按钮设置在卸料口、两边的防火门处。在监控中心设置火灾报警屏，通过总线回路巡检、接收、显示每个报警点的工作情况。当火灾发生时，启动整个管廊内声光讯响器。

▷ 通信监控模块：

1、光纤电话：显示光纤电话机的状态（在线、离线、通话中、摘机、振铃等）。

2、无线AP：显示无线AP设备的状态（正常、故障、设备接入数量）。

3、火灾监控系统设备监控：烟感、温感、气体灭火设备、防火门等消防设备监控。

4、联动功能：监测到某个防火分区发生火灾时，将火灾信号发送给环控系统，联动相应的风机，并报警提示。

5、 报警查询：消防设备异常报警查询、火灾报警。

▷ 运维管理-设备管理/巡检模块：

1、设备基础信息（区域、系统、供货商）管理。

2、设备维护管理。

3、巡检计划编制。

4、巡检路线定制。

5、巡检任务的执行及反馈。

6、巡检结果统计分析。

7、巡检异常处理。

8、巡检APP应用。

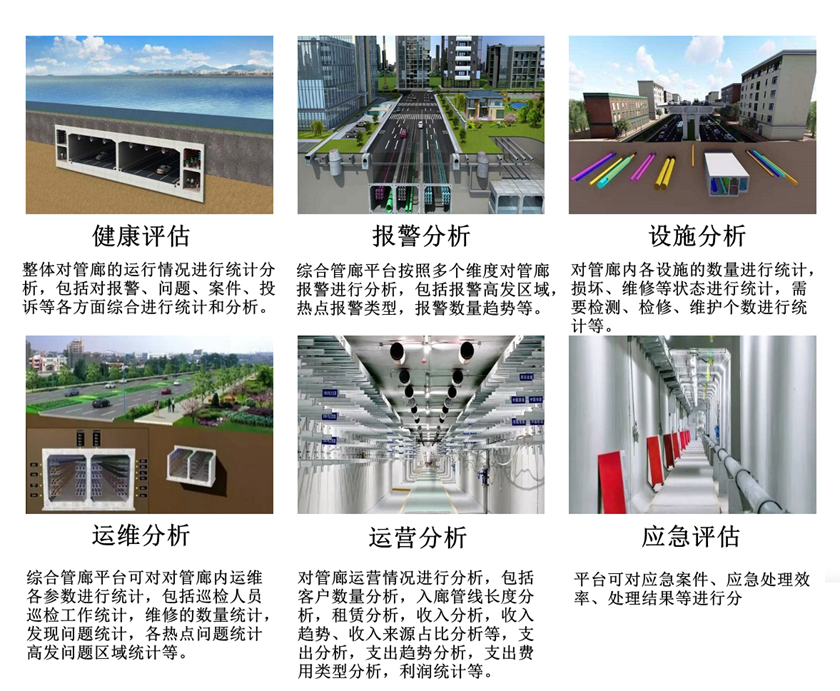

数据分析

智慧应用

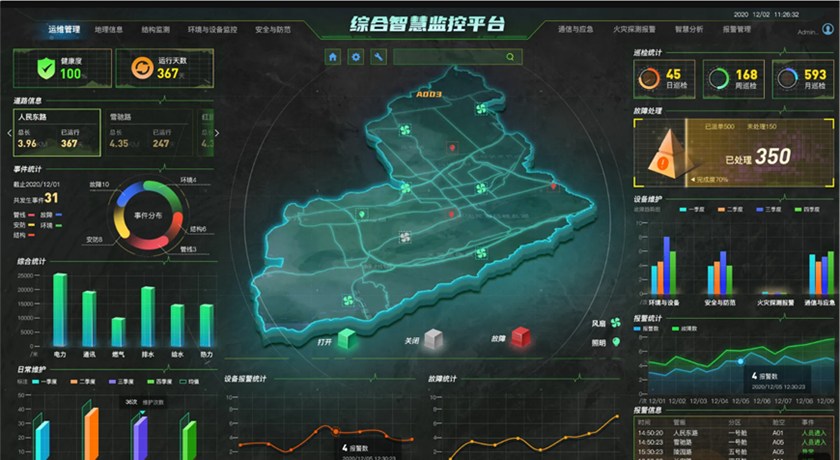

1、综合监控管理：

　　可在综合管廊平台实时监控管廊内部的环境参数、设备状态，远程控制管廊设备，及时处理管廊内部报警信息。

2、实时告警一览：

      显示管廊内所有告警信息，告警级别主要分成：一般告警、重要告警、严重告警等，实现告警一张图显示的效果。

3、历史告警查询：

　　可通过综合管廊平台查询管廊内历史告警记录，告警记录的内容报警类型、时间、地点、告警等级、预案执行情况、联动执行情况、是否录像等各种属性。

4、视频监控查询：

　　综合管廊平台可为监控中心值班人员提供有关综合管廊的安全、防火、救灾以及内部设施运行等方面的视觉信息，满足监控区域的有效覆盖、显示的图像清晰、视频联动报警功能等要求。

5、巡检维护：

      根据管廊巡检需求，平台可提供巡检登记、巡检记录分析、巡检报告、工单闭环管理、工单状态维护工单流程追踪、工单统计管理、案例统计管理等功能，使巡检过程更简便，提升管廊维护效率。

6、其他功能：

       根据管廊维护和人员值守等业务，平台可提供定位轨迹刻画、工单进度查看、公告信息发布、大屏场景管理等模块。
